Hinweise für die mündliche Prüfung
Erklärungen direkt anhand der Software Design Spark Mechanical
Wie geht man grundsätzlich beim Konstruieren eines dreidimensionalen Körpers in der 3D CAD Software vor?
In allen 3D CAD (Computer Aided Design) Konstruktionsprogrammen wird grundsätzlich zwischen 2D und 3D Ansichten gewechselt. Meist werden zweidimensionale geometrische Formen in einer 2D Ebene konstruiert und dann daraus in einer 3D Darstellung dreidimensionale Objekte modelliert.
Zeige die Modellierung eines Würfels und dabei die einzelnen Schritte im 2D- und 3D-Modus!

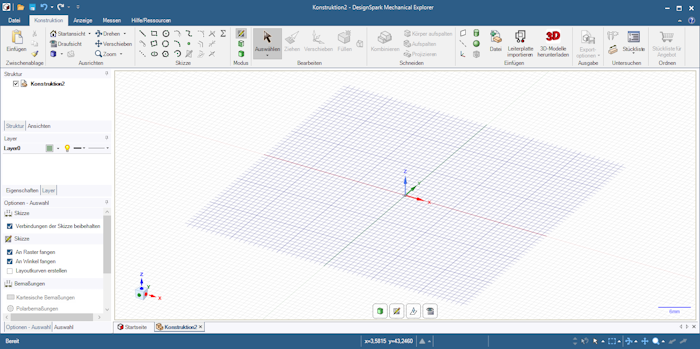

1. Datei > Neu > Konstruktion

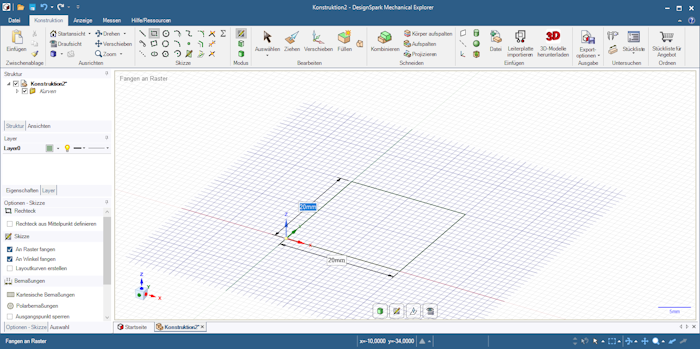

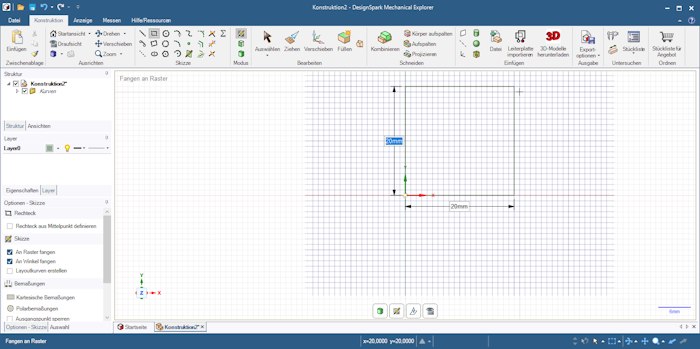

2. Draufsicht (2D Ansicht) > Rechteck-Werkzeug > Quadrat aufziehen
3. Startansicht (3D Ansicht) > Darstellung mit Scrollrad zommen, sodass das Quadrat am untern Rand kleiner angezeigt wird

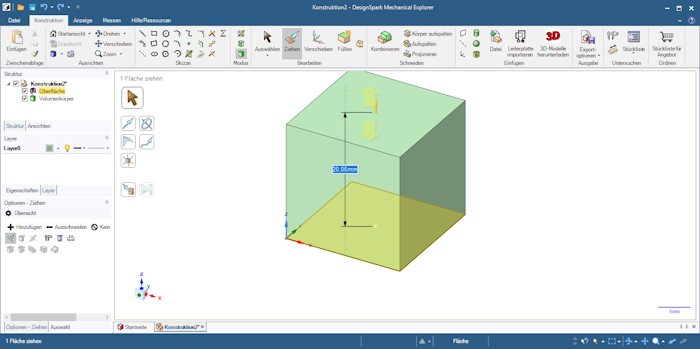

4. Quadrat mit dem Ziehen-Werkzeug 20mm nach oben ziehen (Eingabe von Wert 20 in das Textfeld und Bestätigung)
Mit welchem Werkzeug kann ein Körper im 3D-Modus weiter modelliert werden?
Zum Modellieren von 3D Objekten steht das Ziehen-Werkzeug zur Verfügung. Damit können Flächen gezogen werden, Kanten abgerundet oder abgeschrägt werden, oder auch neue Flächen aus Kanten herausgezogen werden können.
Zeige das Abrunden und Abflachen von Kanten im 3D-Modus!
1. Abrunden: Kante mit dem Ziehen-Werkzeug nach innen ziehen (Eingabe eines genauen Werts in der Textboox)
2. Abflachen: Klick mit rechten Maustaste bei gewähltem Ziehen-Werkzeug und in der angezeigten Toolbox Fase wählen
3. Ziehen der Kante nach innen
Wie geht man beim Erweitern eines vorhandenen Körpers vor?
- Auswahl einer Fläche mit dem Auswahl-Werkzeug
- Wechsel in den 2D Modus und Zeichnen der 2D Form
- Herausziehen eines dreidimensionalen Objekts aus dieser Form in der 3D Ansicht
Zeige das Hinzufügen eines Zylinders auf einer Seitenfläche des Würfels!
1. Auswahl der Deckfläche mit dem Auswahl-Werkzeug

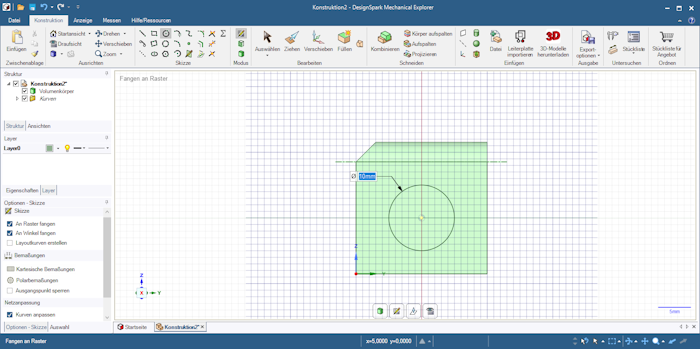

2. Draufsicht > Kreis-Werkzeug > Kreis zeichnen

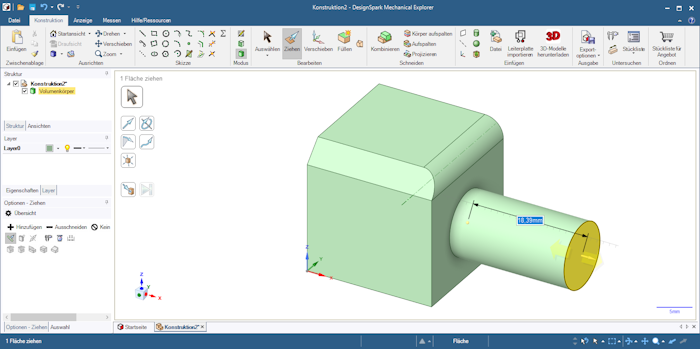

3. Startansicht > Ziehen-Werkzeug > Kreis zu einem Zylinder ziehen

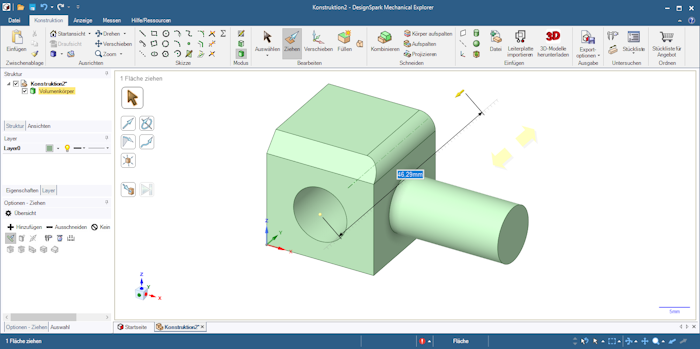

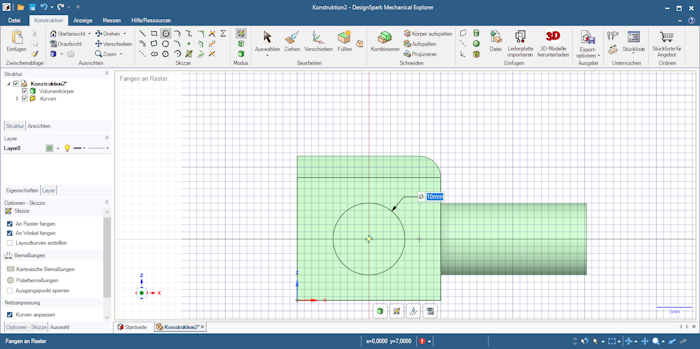

Zeige die Konstruktion eines runden Lochs durch den Würfel!

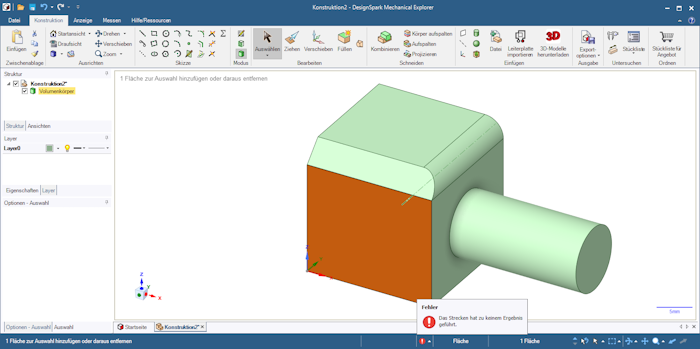

1. Auswahl der Deckfläche mit dem Auswahl-Werkzeug
2. Draufsicht > Kreis-Werkzeug > Kreis zeichnen
3. Startansicht > Ziehen-Werkzeug > Kreis durch den Würfel ziehen
In welchem Format wird eine Konstruktion in Design Spark Mechanical abgespeichert und welches Format muss man verwenden, wenn man die Konstruktion zwischen unterschiedlichen Anwendungen austauschen möchte?
Grundsätzlich werden Konstruktionsdateien im nativen Dateiformat der jeweiligen Anwendung gespeichert, damit diese in dem jeweiligen Programm mit dem vollen Funktionsumfang weiterbearbeitet werden kann. Bei Design Spark Mechanical ist dies das RSDOCX-Format.
Zum Austausch von dreidimensionalen Objekten zwischen Programmen unterschiedlicher Hersteller und Anwendungen hat sich weltweit das STL-Format durchgesetzt, das so gut wie von jeder 3D CAD und 3D CAM Software unterstützt wird.
