In dieser Schaltung kommt ein integrierter Schaltkreis, der IC NE555 (ein Timer) zum Einsatz um das typische Signal eines Nebelhorns, wie es auf Schiffen zum Einsatz kommt zu erzeugen.
Materialliste
- 2 Widerstand 1kOhm / 0,25W [R1 R2] (Farbcode braun schwarz rot)
- 1 Widerstand 47Ohm / 0,25W [R3] (Farbcode gelb violett schwarz)
- 1 Potentiometer 50kOhm [P1]
- 2 Kondensator 100nF / 10V [C1 C2]
- 1 Kondensator (ELKO) 47μF / 10V [C3]
- 1 IC NE555 Timer [IC1]
- 1 Lautsprecher [LS]
- 1 Batterie 9V

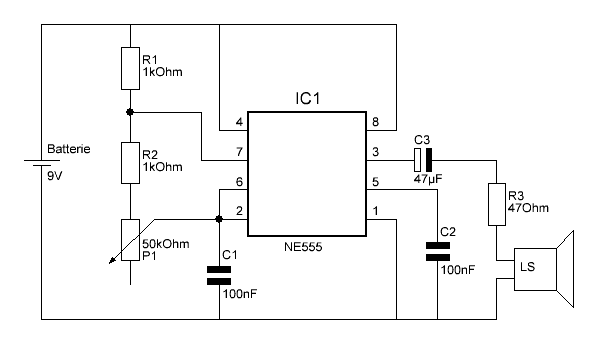

Schaltplan

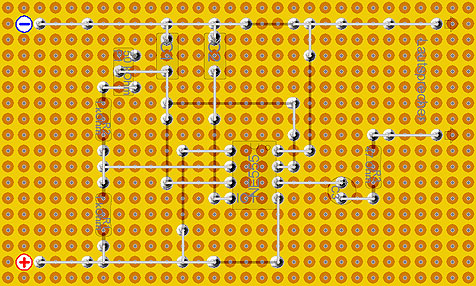

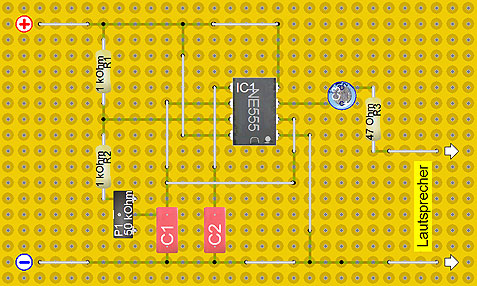

Bauplan - Vorderseite und Rückseite
