Mit wenigen Bauteilen wird eine Leuchtdiode in regelmäßigen Abständen kurz zum Aufleuchten gebracht. Diese Schaltung verbraucht nur sehr wenig Strom, sodass dieser LED-Blitzer mit einer Batterie mehrere Wochen z. B. als Warnsignal betrieben werden kann.

Materialliste
  • 1 Led rot [LED1]
  • 1 Widerstand 6,8kOhm / 0,25W [R1]
  • 1 Kondensator (ELKO) 33uF / 10V [C1]
  • 1 Transistor NPN BC548 [T1]
  • 1 Transistor PNP BC558 [T2]
  • 1 Batterie 9V

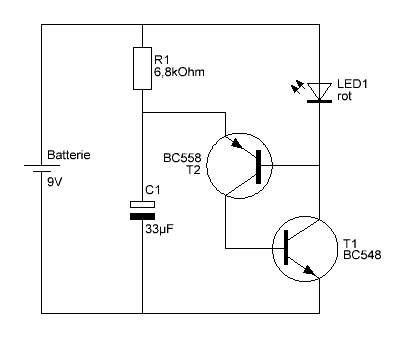

Schaltplan

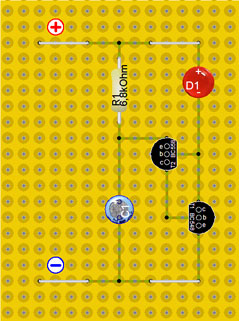

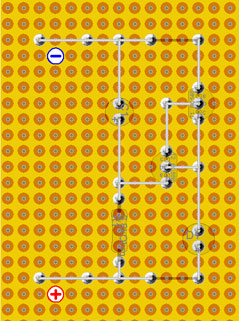

Bauplan - Vorderseite und Rückseite

Beschreibung der Schaltung

Wird die Batterie an die Schaltung angeschlossen, so ist der Kondensator zunächst entladen und beginnt sich über den Widerstand R1 aufzuladen.

Erreicht die Spannung des Kondensators einen bestimmten Wert, so fließt im PNP-Transistor T2 ein Strom vom Emitter zur Basis. Am Transistor T2 kann nun Strom vom Emitter zum Kollektor fließen.

Dieser Strom fließt über die Basis des NPN-Transistors T1 wodurch dieser den Weg Kollektor - Emitter elektrisch leitend macht und Strom über die Leuchtdiode fließt.

Im gleichen Moment wird dadurch aber auch der Kondensator kurzgeschlossen, somit entladen und der zyklische Prozess beginnt von vorne.

Da über die Leuchtdiode nur für sehr, sehr kurze Zeit Strom fließt, wird hier kein Vorwiderstand verwendet. Die gesamte Spannung würde am Vorwiderstand abfallen und die Leuchtdiode nicht aufleuchten.
