Alarmanlage

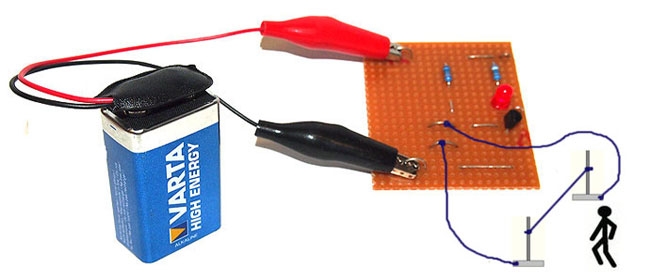

Diese Schaltung löst einen optischen Alarm aus, wenn ein elektrischer Kontakt unterbrochen wird. Eine Möglichkeit wäre ein gespannter Stolperdraht, eine andere zum Beispiel der Einbau dieser Schaltung in eine Tischlade, wobei sich zwei Kontakte berühren, wenn die Lade geschlossen ist und getrennt werden, wenn jemand die Lade öffnet.

Soll begleitend zur optischen Anzeige auch noch ein akustischer Alarm ausgelöst werden, so kann ein Piezo-Summer parallel zur Leuchtdiode angeschlossen werden (siehe Schaltplan).

Materialliste

1 Led rot [LED1]
1 Widerstand 390Ohm / 0,25W [R1] (Farbcode orange weiß braun)
1 Widerstand 10kOhm / 0,25W [R2] (Farbcode braun schwarz orange)
1 Transistor NPN BC548 [T1]
1 Batterie 9V
1 Piezo-Summer 12V (optional)

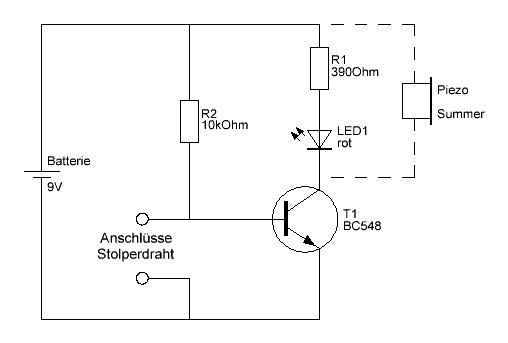

Schaltplan

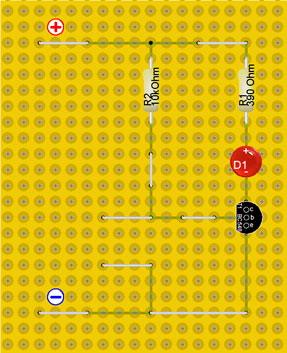

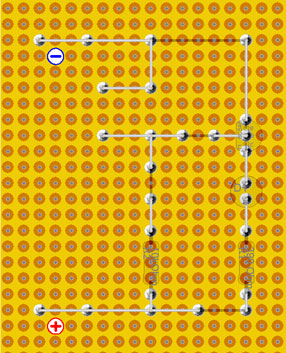

Bauplan - Vorderseite und Rückseite

Beschreibung der Schaltung

Hier kommt ein Transistor zum Einsatz um nach dem Öffnen eines elektrischen Kontakts (Stolperdraht) einer anderen Stelle in der Schaltung einen Kontakt zu schließen (optischer / akustischer Alarmgeber).

Zustand 1 - Stolperdraht geschlossen

Besteht zwischen den beiden Anschlüssen des Stolperdrahtes eine elektrisch leitende Verbindung, so fließt Strom vom Pluspol der Batterie über den Widerstand R2 und weiter über den geschlossenen Stolperdraht zum Minuspol der Batterie.

In diesem Fall fließt kein Strom über die Basis des Transistors. Der Strom geht den "Weg des geringsten Widerstandes" und dieser ist eben über die direkte elektrische Verbindung des Stolperdrahts und nicht über den Transistor.

Da über den Transistor kein Basisstrom (Basis - Emitter) fließt, sperrt der Transistor auch den Weg Kollektor - Emitter und es fließt kein Strom über die Leuchtdiode - diese ist dunkel.

Zustand 2 - Stolperdraht geöffnet

Wird nun die elektrische Verbindung zwischen den beiden Anschlusspunkten des Stolperdrahtes unterbrochen, kann der Strom, der über den Widerstand R2 fließt, nur mehr über die Basis des Transistors zum Minuspol der Batterie fließen.
