Mit einem Durchgangsprüfer können Materialien auf ihre elektrische Leitfähigkeit überprüft werden. Meist wird ein solcher bei der Fehlersuche verwendet um in elektrischen Geräten Leitungen oder Kabel zu überprüfen.
Materialliste
- 1 Widerstand 56kOhm / 0,25W [R1] (Farbcode grün blau orange)
- 1 Widerstand 10kOhm / 0,25W [R2] (Farbcode braun schwarz orange)
- 1 Widerstand 1kOhm / 0,25W [R3] (Farbcode braun schwarz rot)
- 1 Widerstand 100Ohm / 0,25W [R4] (Farbcode braun schwarz braun)
- 1 Potentiometer 2kOhm [P1]
- 2 Diode 1N4148 [D1 D2]
- 1 Kondensator 47nF / 10V [C1]
- 1 Transistor NPN BC547 (BC548) [T1]
- 1 Transistor PNP BC557 (BC558) [T2]
- 1 Lautsprecher [LS]
- 1 Batterie 9V

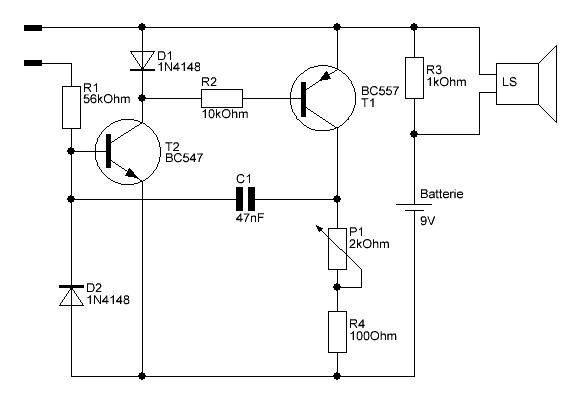

Schaltplan

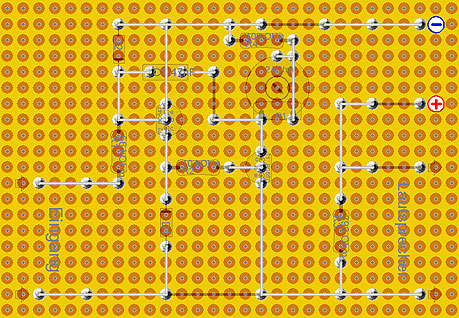

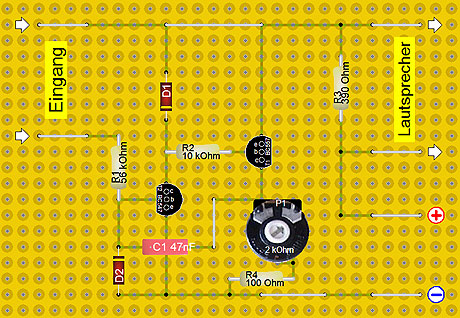

Bauplan - Vorderseite und Rückseite
