Der Aufbau der Schaltungen erfolgt auf einer handelsüblichen Lochrasterplatine. Die Bauteile werden in die Platine gesteckt und auf der Rückseite an den Kupferpunkten miteinander verlötet. Die Verbindung der Bauteile erfolgt mit einem Silberdraht.
Besonderes Augenmerk wurde bei den vorliegenden Schaltungen darauf gelegt, dass sich der Schaltplan und der Bauplan exakt decken und somit ein leichtes Verständnis der Funktion und der Stromläufe gegeben ist.

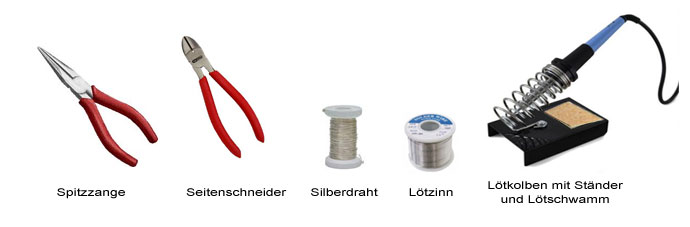

Benötigtes Werkzeug
- Elektronik-Lötkolben (ca. 25 - 30 Watt)
- Elektronik-Lötzinn
- Silberdraht
- Seitenschneider
- Spitzzange
Benötigtes Material und elektronische Bauteile

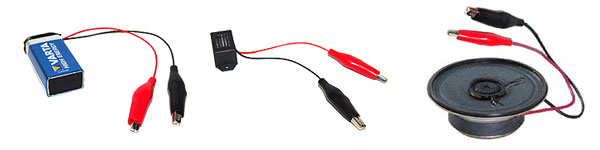

Alle Schaltungen wurden so konzipiert, dass sie mit leicht erhältlichen Standardbauteilen aufgebaut werden können. Batterie, Lautsprecher und Summer sind nicht direkt in die Schaltungen integriert und werden somit als Art modulare Komponente nur einmal benötigt. An diese werden Kabel mit Krokodilklemmen angelötet und können so mit den unterschiedlichen Schaltungen verbunden werden.
Anlöten der Kabel an die Krokodilklemmen
Beim Anlöten der Kabel an die Krokodilklemmen empfiehlt es sich, im Anschluss über das Kabel und die Lötstelle noch einen Schrumpfschlauch zu schieben um damit das Kabel gegen Abknicken in der Krokodilklemme zu schützen.
