Externe Taster

An den beiden Anschlüssen S1 und S2 am mBot2 Roboter können Schalter oder Taster angeschlossen werden. Diese werden dabei als digitale Eingänge genutzt um auszuwerten, ob ein Schaltkontakt offen oder geschlossen ist.

Mikroschalter für eigene Sensoren

Für den Bau eigener Sensoren (z. B. zum Erkennen des Berührens eines Hindernisses) bietet es sich an, sogenannte Mikroschalter zu verwenden, da diese einen exakten Schaltpunkt haben.

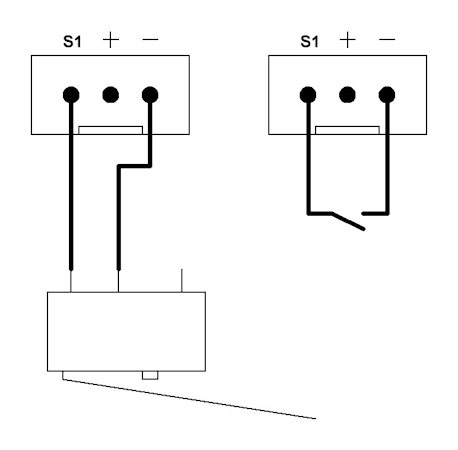

Anschluss eines Schalters oder Tasters an den S1 oder S2 Port

Die beiden Kontakte eines Schalters oder Tasters werden bei den Ports S1 und S2 so angeschlossen, dass diese mit den Pins S1 bzw. S2 und dem Pin mit der Bezeichnung - verbunden werden. Wird der elektrische Kontakt in einem Schalter oder Taster geschlossen, so besteht eine elektrische Verbindung zwischen den Pins S1 / S2 und dem Minus Pin. Dies kann mit einer Python Funktion abgefragt werden.

Programmbeispiel - Einlesen des Zustands eines Tasters am Port S1

An einen mBot2 Roboter wird an den Port S1 ein Taster angeschlossen. Dies erfolgt, wie in der oberen Abbildung dargestellt. Innerhalb einer Schleife wird laufend der Zustand des Tasters abgefragt und am Display eine entsprechende Meldung angezeigt.

import cyberpi, mbot2

while True:
    if mbot2.read_digital(1)==True:
        cyberpi.display.show_label("Kontakt geschlossen", 16, 0, 0)
    else:
        cyberpi.display.show_label("Kontakt offen", 16, 0, 0)

Erklärungen zu diesem Programmbeispiel

Zeile 4: if mbot2.read_digital(1)==True:

Mit der Funktion mbot2.read_digital(port) kann der elektrische Zustand des jeweiligen Ports ermittelt werden, der dabei als digitaler Eingang gesehen wird.

port: 1, 2 (1 für S1, 2 für S2)

return: True, False (True: Kontakt geschlossen, False: Kontakt offen)
