Eine Diode ist ein elektronischer Bauteil, der Strom nur in einer Richtung durchfließen lässt. Dioden werden z. B. verwendet um Wechselstrom in Gleichstrom umzuformen oder Schaltungen und sensible Bauteile gegen Verpolung zu schützen.

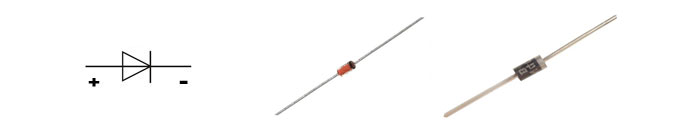

Schaltsymbol und Bauformen einer Diode

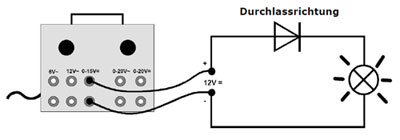

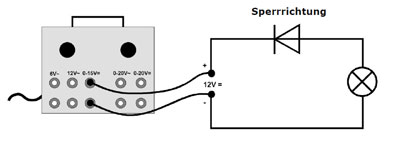

Durchlassrichtung und Sperrrichtung
Je nach dem, wie eine Diode in einem Stromkreis eingesetzt wird, spricht man von Durchlassrichtung oder Sperrrichtung.

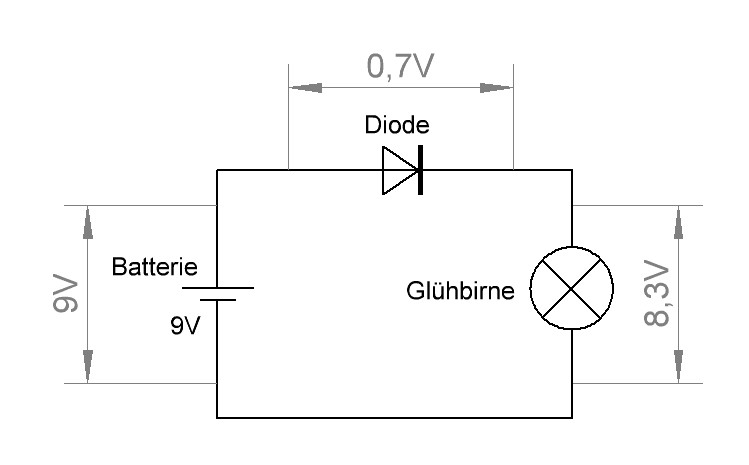

Schwellenspannung und Spannungsabfall bei einer Diode
In Durchlassrichtung muss zunächst die sogenannte Schwellenspannung überschritten werden, damit Strom durch die Diode fließen kann. Bei üblichen Silizium-Dioden liegt diese bei ca. 0,7 Volt. Diese Spannung fällt an der Diode ab, wodurch sich für die restlichen Verbraucher in einem Stromkreis eine Reduktion der Spannung um diese 0,7 Volt ergibt.
