Bei dieser Schaltung leuchten zwei Leuchtdioden abwechselnd auf. Die Zeitspanne bzw. die Blinkfrequenz kann dann dabei mit einem Potentiometer verändert werden.
Materialliste
- 2 Led rot [LED1 LED2]
- 2 Widerstand 390Ohm / 0,25W [R1 R2] (Farbcode orange weiß braun)
- 2 Widerstand 3,9kOhm / 0,25W [R3 R4] (Farbcode orange weiß rot)
- 1 Trimmpotentiometer 100kOhm [P1]
- 2 Kondensator (ELKO) 33uF / 10V [C1 C2]
- 2 Transistor NPN BC548 [T1 T2]
- 1 Batterie 9V

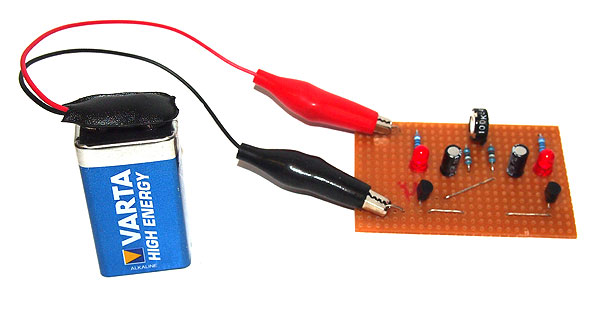

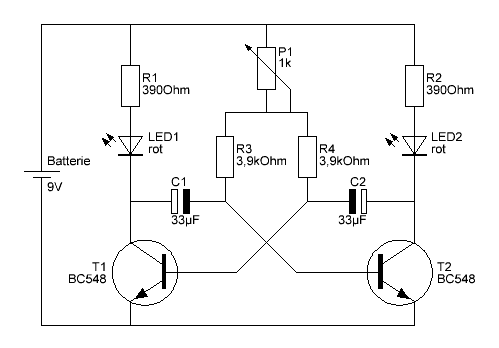

Schaltplan

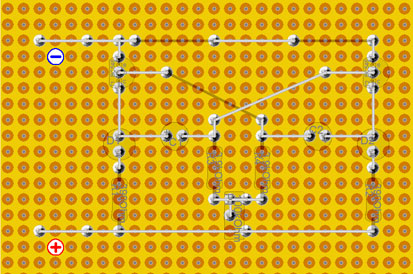

Bauplan - Vorderseite und Rückseite
Beschreibung der Schaltung
Wird diese Schaltung mit Strom versorgt, beginnen die beiden Leuchtdioden abwechselnd zu blinken. Die Blinkfrequenz wird durch die beiden Widerstände R3 und R4 - in Kombination mit dem Potentiometer P1 - und die Kapazität der beiden Kondensatoren C1 und C2 bestimmt.
Grundsätzlich werden die beiden Kondensatoren abwechselnd aufgeladen und die beiden Transistoren schalten abwechselnd durch. Das Laden von Kondensator C1 bewirkt ein Durchschalten von Transistor T2 und das Laden von Kondensator C2 bewirkt ein Durchschalten des Transistors T1.
Während der Zeit des Ladevorgangs von Kondensator C1 leuchtet die Leuchtdiode LED1, während dem Laden des Kondensators C2 leuchtet die Leuchtdiode LED2.
Eine genaue Beschreibung der Abläufe in dieser Schaltung erfolgt anhand der folgenden Darstellungen:

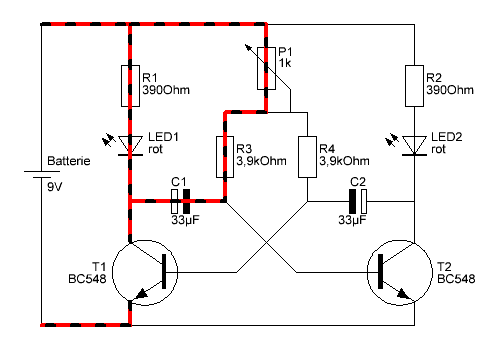

1. Wird Spannung an die Schaltung angelegt, so schaltet z. B. der Transistor T1 per Zufall als erstes durch. Der Kondensator C1 lädt sich so lange über den Widerstand R3 und das Potentiometer P1 auf, bis die Schwellenspannung des Transistors T2 erreicht ist und dieser durchschaltet.

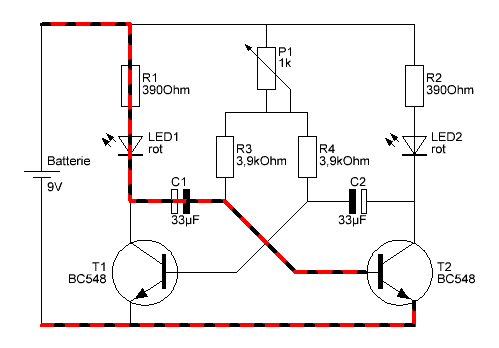

2. In diesem Moment wird der Kondensator C1 entladen - dabei fließt ein Basisstrom über den Transistor T2. Da der Kondensator C2 entladen ist, fließt kein Basisstrom über den Transistor T1 und dieser sperrt den Stromfluss über Kollektor - Emitter.

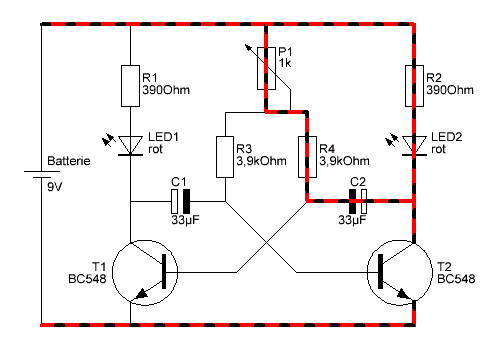

3. Da der Transistor T2 nun Strom vom Kollektor zum Emitter fließen lässt, beginnt der Kondensator C2 sich über den Widerstand R4 und das Potentiometer P1 aufzuladen - solange, bis die Schwellenspannung des Transistors T1 erreicht ist.

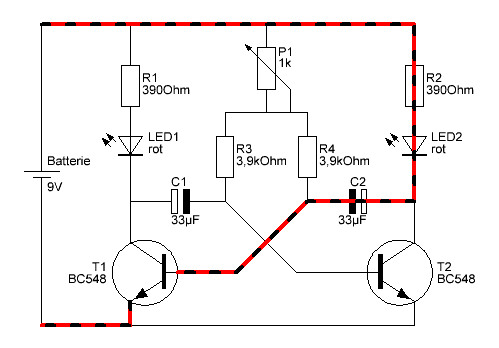

4. Der Transistor T1 schaltet durch und der Vorgang beginnt von vorne.
