Betätigt man in dieser Schaltung den Taster, so wird die Leuchtdiode eingeschaltet und leuchtet für eine bestimmte Zeitspanne.
Materialliste
- 1 Led gelb [LED1]
- 1 Widerstand 390Ohm / 0,25W [R1] (Farbcode orange weiß braun)
- 1 Widerstand 47kOhm / 0,25W [R2] (Farbcode gelb violett orange)
- 1 Kondensator (ELKO) 33uF / 10V [C1]
- 1 Transistor NPN BC548 [T1]
- 1 Batterie 9V

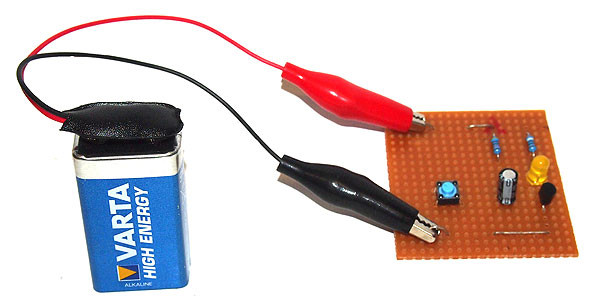

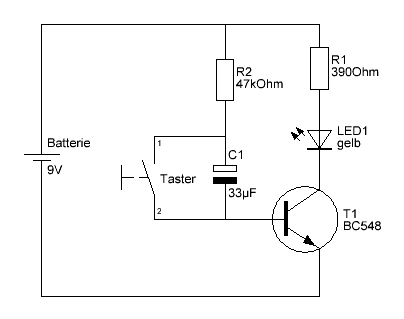

Schaltplan

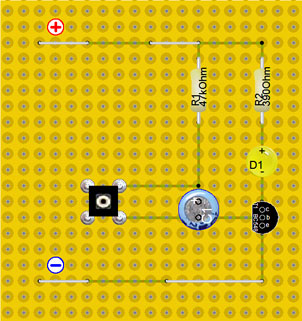

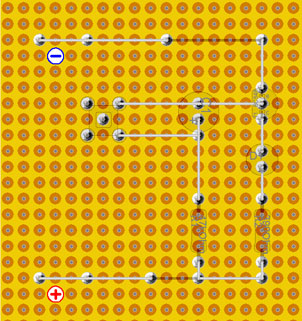

Bauplan - Vorderseite und Rückseite
Beschreibung der Schaltung
Betätigt man in dieser Schaltung den Taster, so wird der Kondensator kurzgeschlossen und somit entladen.
Nun beginnt der Kondensator sich über den Widerstand R2 aufzuladen. Dieser Ladestrom des Kondensators fließt auch über die Basis des Transistors.
Das bewirkt, dass der Transistor den Weg Kollektor - Emitter elektrisch leitend macht und in dieser Zeit des Ladens Strom über den Vorwiderstand und die Leuchtdiode fließt. Die Leuchtdiode leuchtet also während der Kondensator geladen wird. Ist der Kondensator vollständig aufgeladen, so fließt kein Strom über die Basis des Transistors und dieser sperrt den Weg Kollektor - Emitter - die Leuchtdiode ist dunkel.
Die Zeitspanne ist abhängig vom Widerstand R1 und der Kapazität des Kondensators.
Weiter kann bei dieser Schaltung auch gut beobachtet werden, dass ein Transistor nicht nur als Schalter agiert, sondern die Stärke des Kollektorstroms (Kollektor - Emitter) von der Stärke des Basisstroms (Basis - Emitter) abhängig ist.
Man erkennt deutlich, dass gegen Ende des Ladevorgangs des Kondensators der Ladestrom, und somit auch der Basisstrom des Transistors immer geringer wird. In Abhängigkeit davon sinkt auch die Stärke des Kollektorstroms und die Leuchtdiode wird langsam dunkler, da immer weniger Strom über sie fließt.
Beim tatsächlichen Einsatz einer solchen Verzögerungsschaltung einer Treppenhausbeleuchtung wird die Schaltung um einige Bauteile erweitert um ein klar definiertes Ausschalten des Lichtes und nicht ein kontinuierliches Finsterwerden zu erhalten.
